Dalam pengembangan perangkat lunak, memahami alur kerja sistem secara menyeluruh sangatlah penting. Salah satu alat bantu yang efektif untuk memodelkan proses tersebut adalah Activity Diagram. Diagram ini merupakan bagian dari Unified Modeling Language (UML) yang digunakan untuk menggambarkan alur aktivitas atau proses dalam sistem, baik yang bersifat linier maupun kompleks dengan percabangan dan paralelisme. ​

Activity Diagram membantu tim pengembang, analis, dan pemangku kepentingan lainnya dalam memvisualisasikan proses bisnis atau alur sistem secara jelas dan terstruktur. Dengan demikian, komunikasi antar tim menjadi lebih efektif, dan potensi kesalahan dalam implementasi dapat diminimalkan. ​

Artikel ini akan membahas secara mendalam mengenai pengertian Activity Diagram, fungsi dan manfaatnya dalam pengembangan sistem, serta langkah-langkah dalam membuatnya. Dengan memahami konsep ini, diharapkan Anda dapat mengaplikasikannya secara efektif dalam proyek pengembangan perangkat lunak yang Anda kerjakan.

Definisi Activity Diagram

​Activity Diagram adalah salah satu jenis diagram dalam Unified Modeling Language (UML) yang digunakan untuk memodelkan alur kerja atau aktivitas dalam sebuah sistem. Diagram ini menggambarkan urutan aktivitas dari awal hingga akhir, termasuk percabangan, pengulangan, dan aktivitas yang berlangsung secara paralel.

Dengan menggunakan simbol-simbol standar seperti node awal, aktivitas, keputusan, dan node akhir, Activity Diagram membantu dalam memvisualisasikan proses bisnis atau logika sistem secara jelas dan terstruktur.

Activity Diagram sering digunakan dalam berbagai tahap pengembangan perangkat lunak, mulai dari analisis kebutuhan hingga desain sistem. Diagram ini memfasilitasi komunikasi antara tim pengembang, analis bisnis, dan pemangku kepentingan lainnya, sehingga memastikan pemahaman yang konsisten terhadap alur proses yang dimodelkan. ​

Dengan kemampuannya untuk menggambarkan alur aktivitas secara detail, Activity Diagram menjadi alat yang efektif dalam merancang sistem yang kompleks dan memastikan bahwa semua skenario proses telah dipertimbangkan dengan baik.​

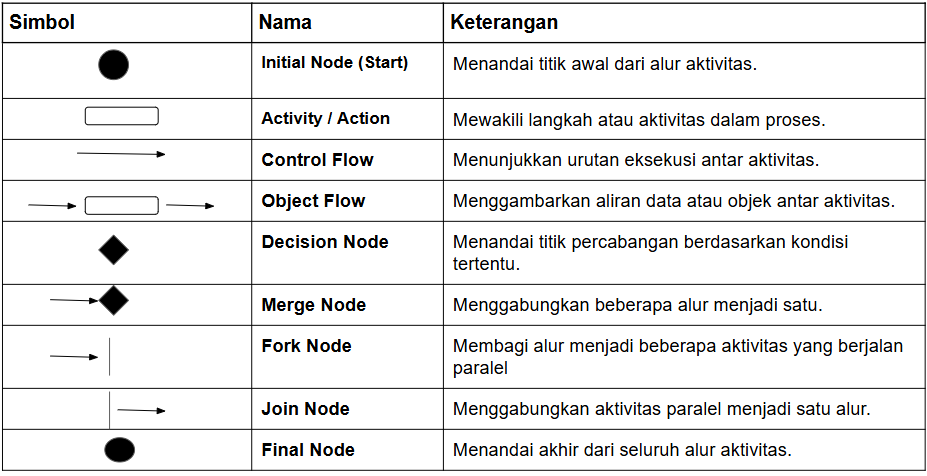

Elemen & Notasi Dasar

‍

1. Initial Node (Start)

• Simbol: Lingkaran hitam kecil.


• Fungsi: Menandai titik awal dari alur aktivitas.​

2. Activity / Action

• Simbol: Persegi panjang dengan sudut membulat.


• Fungsi: Mewakili langkah atau aktivitas dalam proses.​

3. Control Flow

• Simbol: Panah berujung tajam.


• Fungsi: Menunjukkan urutan eksekusi antar aktivitas.​

4. Object Flow

• Simbol: Panah dengan objek di tengahnya.


• Fungsi: Menggambarkan aliran data atau objek antar aktivitas.​

5. Decision Node

• Simbol: Bentuk belah ketupat.


• Fungsi: Menandai titik percabangan berdasarkan kondisi tertentu.​



6. Merge Node

• Simbol: Bentuk belah ketupat.


• Fungsi: Menggabungkan beberapa alur menjadi satu.​



7. Fork Node

• Simbol: Garis tebal horizontal atau vertikal dengan satu alur masuk dan beberapa alur keluar.


• Fungsi: Membagi alur menjadi beberapa aktivitas yang berjalan paralel.​



8. Join Node

• Simbol: Garis tebal horizontal atau vertikal dengan beberapa alur masuk dan satu alur keluar.


• Fungsi: Menggabungkan aktivitas paralel menjadi satu alur.​



9. Final Node

• Simbol: Lingkaran dengan lingkaran kecil di dalamnya.


• Fungsi: Menandai akhir dari seluruh alur aktivitas.​



Fungsi dan Manfaat Activity Diagram

Setelah memahami elemen dan notasi dasar, berikut fungsi dan manfaat Activity Diagram dalam pengembangan sistem.

Memodelkan Alur Kerja dan Proses Bisnis

Activity Diagram menggambarkan aliran proses bisnis atau sistem secara visual, memudahkan pemahaman urutan aktivitas, cabang keputusan, dan aliran data.

Menangkap Perilaku Dinamis dan Paralelisme

Diagram ini mampu menampilkan aktivitas yang berjalan paralel, percabangan kondisi, dan iterasi, sehingga aspek dinamis sistem dapat dideskripsikan dengan akurat.

Mendukung Analisis Kebutuhan dan Desain Sistem

Sebagai versi lanjutan dari flowchart, Activity Diagram membantu analis dan pengembang merinci kasus penggunaan hingga level aktivitas, memperjelas logika dan alur kerja sebelum implementasi.

Memfasilitasi Komunikasi Antar Pemangku Kepentingan

Dengan notasi standar UML, diagram ini menyatukan bahasa visual bagi developer, analis bisnis, dan stakeholder lain, mengurangi risiko misinterpretasi dan mempercepat proses validasi desain.

Meningkatkan Efisiensi Implementasi dan Pemeliharaan

Dokumentasi visual yang jelas mempermudah pengembang memahami alur sistem, mempercepat pembuatan kode, dan memudahkan perbaikan atau pengembangan lanjutan.

Perbandingan dengan Diagram UML Lain

Activity Diagram vs Sequence Diagram

Activity Diagram memodelkan alur kerja (workflow) dan logika proses termasuk percabangan, paralelisme, dan iterasi dengan menekankan flow of activities secara abstrak. Sebaliknya, Sequence Diagram berfokus pada interaksi objek dan urutan pesan yang dikirim antar objek berdasarkan waktu.

Activity Diagram vs State Machine Diagram

State Machine Diagram (atau State Diagram) memodelkan perubahan status sebuah objek sebagai respons terhadap event sepanjang siklus hidupnya, menekankan state transitions dan aksi-aksi terkait. Sementara itu, Activity Diagram menyoroti aliran aktivitas yang bisa mencakup banyak objek atau entitas secara paralel, tanpa mendetailkan status internal objek

Langkah-langkah Membuat Activity Diagram

Setelah memahami perbandingan dengan diagram UML lain, berikut langkah‑langkah membuat Activity Diagram secara sistematis:

1. Tentukan Proses dan Ruang Lingkup

Identifikasi use case atau proses bisnis yang akan dimodelkan, serta batasan (scope) yang ingin ditampilkan dalam diagram. Activity Diagram ideal untuk memetakan alur kerja (workflow) dari awal hingga akhir suatu proses.

2. Identifikasi Aktivitas Utama

Kumpulkan dan daftar semua langkah (actions) atau aktivitas yang terjadi dalam proses tersebut. Mulailah dengan “figure out the action steps from the use case” untuk memastikan tidak ada aktivitas penting yang terlewat.

3. Identifikasi Aktor dan Buat Swimlanes

Tentukan siapa saja yang terlibat (aktor atau sistem lain) dan bagi diagram ke dalam swimlanes (activity partitions) untuk memisahkan tanggung jawab tiap peran. Swimlanes memudahkan visualisasi siapa yang melakukan setiap aktivitas.

4. Gambarkan Initial Node

Letakkan simbol initial node (lingkaran hitam) sebagai titik mulai alur aktivitas. Ini menandai entry point dari workflow yang akan Anda modelkan.

5. Susun Aktivitas dan Alur Kontrol

Gambarkan setiap activity/action (persegi panjang sudut membulat) dan hubungkan dengan control flow (panah) sesuai urutan eksekusi. Panah menunjukkan arah dan urutan aktivitas.

6. Tambahkan Decision & Merge Node

Untuk titik bercabang (branching), gunakan decision node (belah ketupat) dan untuk menggabungkan kembali alur, gunakan merge node (juga belah ketupat). Label kondisi pada masing‑masing outbound flow untuk memperjelas logika percabangan.

7. Tambahkan Fork & Join untuk Paralelisme

Jika ada aktivitas yang berjalan paralel, sisipkan fork node (bar tebal dengan satu inbound dan banyak outbound) dan join node (bar tebal dengan banyak inbound dan satu outbound) untuk memodelkan concurrency.

8. Tempatkan Final Node & Flow Final Node

Akhiri diagram dengan final node (lingkaran dengan lingkaran kecil di dalamnya) untuk menandai titik akhir keseluruhan, dan flow final node (lingkaran dengan “X”) jika Anda hanya ingin menghentikan satu alur tanpa mengakhiri diagram sepenuhnya

Tools Populer untuk Activity Diagram

Berikut beberapa tools populer untuk menggambar Activity Diagram UML dengan mudah dan efektif.

Diagrams.net (Draw.io)

Diagrams.net adalah aplikasi web gratis berbasis HTML5/JavaScript yang menawarkan antarmuka drag‑and‑drop untuk membuat flowchart, UML diagram, dan lainnya. Mendukung penyimpanan ke cloud (Google Drive, OneDrive) maupun lokal, serta integrasi dengan Confluence dan Jira.

Lucidchart

Lucidchart menyediakan editor online kolaboratif dengan pustaka bentuk UML lengkap. Anda dapat bekerja secara real‑time dengan tim, mempublikasikan diagram instan, dan mengimpor/mengekspor dalam berbagai format.

Visual Paradigm Online

VP Online Free Edition memungkinkan pembuatan Activity Diagram tanpa batasan jumlah diagram atau bentuk. Tersedia editor UML intuitif yang mendukung offline/online, cocok untuk pengguna yang membutuhkan solusi bebas iklan dan biaya.

Creately

Creately menawarkan pembuat Activity Diagram berbasis web dengan template siap pakai, fitur kolaborasi, dan shape library khusus UML. Antarmuka drag‑and‑drop memudahkan visualisasi alur proses kompleks.

Cacoo

Cacoo adalah tool diagram drag‑and‑drop yang ramah pengguna, lengkap dengan real‑time collaboration. Ideal untuk tim lintas fungsi yang ingin membuat UML diagram tanpa perlu pengetahuan mendalam tentang notasi.

Microsoft Visio

Visio adalah aplikasi desktop enterprise yang kaya fitur untuk diagram profesional, termasuk UML. Menyediakan shape library lengkap, integrasi Microsoft 365, serta kemampuan scripting untuk automasi pembuatan diagram

Kesalahan Umum & Cara Menghindarinya

Berikut kesalahan umum yang sering terjadi dan cara menghindarinya.

Diagram Terlalu Kompleks

Memuat terlalu banyak detail atau aktivitas dalam satu diagram membuatnya sulit dibaca dan dipahami.
Cara Menghindari: Fokus pada alur utama proses dan pecah skenario kompleks menjadi sub‑diagram terpisah jika diperlukan.

Notasi Tidak Konsisten

Penggunaan simbol atau gaya yang berbeda‑beda misalnya mix antara UML 1.x dan 2.x menyebabkan kebingungan pembaca.
Cara Menghindari: Ikuti standar notasi UML terbaru secara konsisten, gunakan satu style guide, dan cek ulang sebelum finalisasi.

Kegiatan Hilang atau Berlebih

Beberapa langkah dari narasi use case terlewat, atau malah menambahkan aktivitas yang tidak ada di spesifikasi.
Cara Menghindari: Cocokkan setiap aktivitas dengan narasi use case; buat daftar langkah yang harus termuat dan lakukan peer review dengan analis bisnis.

Swimlane Tidak Tepat

Lupa menambahkan swimlane untuk aktor atau sistem, atau memberi nama yang tidak sesuai dengan peran.
Cara Menghindari: Sediakan satu swimlane untuk tiap aktor dan sistem utama, serta gunakan label yang jelas hindari menulis nama aktor di dalam kotak aktivitas.

Kesalahan Fork & Join

Fork tanpa join atau sebaliknya menyebabkan deadlock token atau alur parallel yang tidak jelas.
Cara Menghindari: Pastikan setiap fork node dipasangkan dengan join node yang tepat, dan token flow terdefinisi dengan jelas.

Kondisi Guard Tidak Diberi Label

Outbound flow dari decision node tidak dilengkapi guard condition, sehingga pembaca tidak tahu logika percabangannya.
Cara Menghindari: Selalu tulis ekspresi kondisi (misalnya [approved], [rejected]) di setiap panah keluar decision node.

Initial/Final Node Tidak Terhubung

Initial node tanpa outgoing edge atau aktivitas akhir tanpa flow final node menimbulkan ambiguitas kapan proses dimulai atau berakhir.Cara Menghindari: Sambungkan initial node ke aktivitas pertama, dan gunakan final node atau flow final node untuk menutup setiap alur dengan jelas.
